リストストラップモニターとは？目的・構造・選び方・使い方・保守点検【完全ガイド】

リストストラップモニター（常時監視装置）は、電子部品などのESD（静電気放電）対策で使用するリストストラップの接地状態を、作業中も継続的に確認する装置です。異常を検出するとランプやブザーなどで知らせ、作業者が早期に対応できるようにします。

リストストラップチェッカーによる始業前点検に合格しても、その後にコードが抜けたり、断線したりする可能性があります。作業中の異常を見逃さず、製品不良につながる前に対応することがモニター導入の目的です。

この記事では、目的・構造・測定原理・選び方・使い方・保守点検・異常時の処置を解説し、工場でQC工程表を活用する方法まで紹介します。

1. リストストラップモニターの目的と必要性

主な目的は、①リストストラップの接地経路に発生した異常の早期発見、②異常状態での作業継続の防止、③ESD対策の継続性向上、④点検・監視の標準化です。常時監視により、始業前の検査と次の検査の間に発生する異常を検出しやすくなります。

注意点： モニターは静電気を除去する装置ではありません。また、すべての機種が人体の帯電電圧を直接測るわけではありません。一般的にはリストストラップ系の接続状態・抵抗・インピーダンスなどを監視します。作業台の接地状態も監視できるのは、その機能を備えた機種に限られます。

チェッカーとモニターの違い

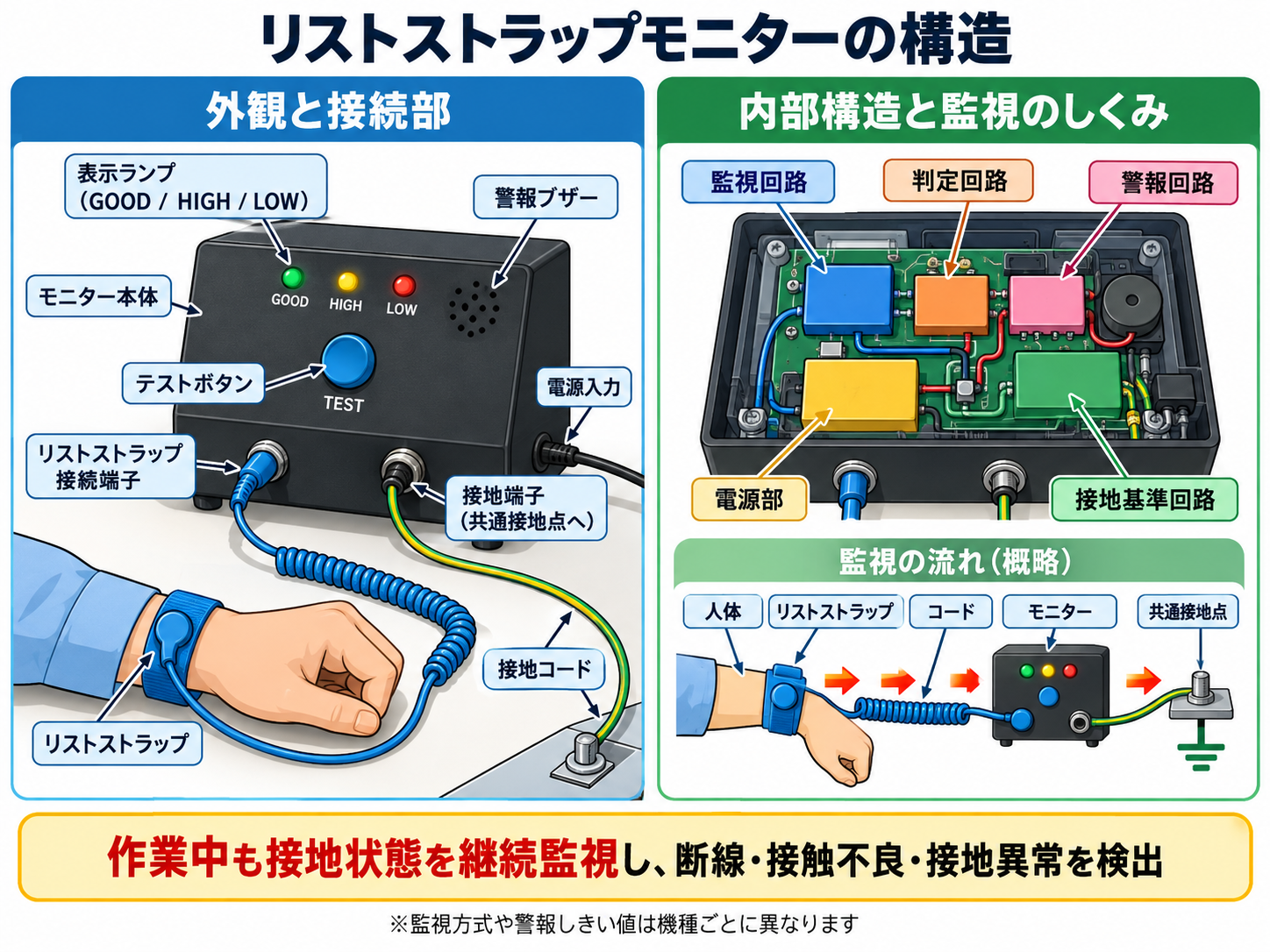

2. リストストラップモニターの構造

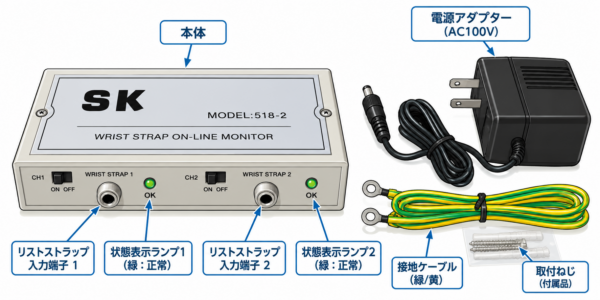

一般的なモニターは、①作業者接続端子、②監視回路、③接地接続部、④正常・異常表示部、⑤警報部、⑥電源部から構成されます。上位機種では、作業台接地監視端子、警報出力、記録・通信機能が追加されます。





測定原理：1線式と2線式はどう違う？

1線式（シングルワイヤー）対応モニターには、静電容量やインピーダンスの変化を利用して装着・接続状態を推定する方式があります。通常の1線式リストストラップを使用できる機種がありますが、方式によって検出条件や環境ノイズへの影響が異なります。

2線式（デュアルワイヤー）対応モニターには、2本の導体と人体を含む監視経路の抵抗を確認する方式があります。断線や接触不良の監視に適していますが、対応した2線式バンド・コードが必要です。

いずれも、実際にどこまで監視しているかはメーカーと型式によって異なります。「常時監視＝すべての接地不良を検出できる」と考えず、仕様書で監視範囲を確認してください。

3. リストストラップモニターの選び方【早見表】

最初に決めるべきことは、対象工程のESD感受性、作業者数、使用中のリストストラップ、監視したい異常の種類です。

購入前に確認する6項目

1. リストストラップの適合性： 1線式・2線式、専用コード、プラグ径を確認する。
2. 監視対象： 人体接地のみか、作業台・設備の接地も監視するかを確認する。
3. 警報条件： 上限値・下限値、監視方式、警報の応答時間を確認する。
4. 作業性： 人数、設置場所、コードの可動範囲、LED・警報音の見やすさを確認する。
5. 保守性： 動作確認用検証器、校正、交換端子、修理サービスを確認する。
6. 記録性： 異常履歴を残す必要があれば、外部出力やデータ記録機能を確認する。

たとえばDescoの2線式モニターには、作業者2名と作業面2か所を監視し、作業者側の上限警報値を10MΩまたは35MΩに設定できる製品があります。ただし、10MΩ・35MΩはこの製品の設定例であり、全機種共通の警報値ではありません。 対象製品の感受性と工場のESD管理計画に合わせて設定します。

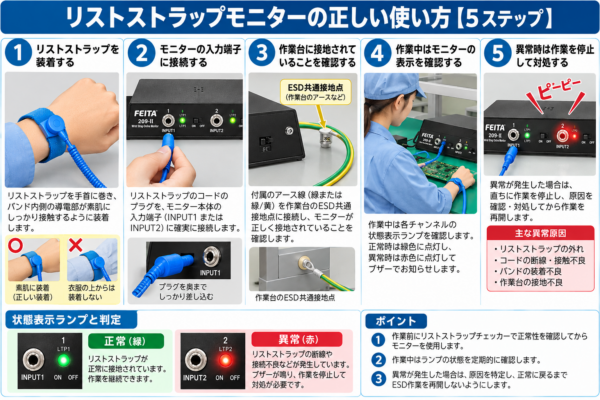

4. リストストラップモニターの正しい使い方【5ステップ】

STEP1｜作業台へ設置し、指定接地点を確認する

モニターを作業者から見えやすく、コードに無理な力がかからない位置に設置します。メーカー指定の方法でESD共通接地点へ接続し、接地設備そのものが正常であることも別途確認します。未確認の金属部や電源端子に接続してはいけません。

STEP2｜対応するリストストラップとコードを接続する

モニターの方式に適合するバンド・コードを準備します。1線式と2線式を混同せず、指定端子に確実に接続します。必要な場合は作業台監視線も取り付けます。

STEP3｜電源を入れ、判定値と警報を確認する

電源・設定値・正常ランプの表示を確認します。設置時や所定の点検時には、メーカーが指定する試験器・方法を用いて正常判定と異常警報の動作を確認します。ランプが点灯するだけでは監視精度の確認にはなりません。

STEP4｜リストストラップを素肌に装着して作業する

バンドの導電面を手首の素肌に密着させ、コードをモニターに接続します。正常表示になったことを確認してからESD管理対象の作業を開始します。作業中はコードを引っ張ったり、勝手に取り外したりしないでください。

STEP5｜警報が出たら作業を止めて処置する

赤ランプ・ブザーなどの異常警報が出たら、ESDに敏感な製品への接触を中止します。装着状態、コード、端子、接地設備を点検し、正常復帰を確認したうえで再開します。必要に応じて対象製品の影響を品質部門が評価し、処置を記録します。



5. 異常警報が出たときの原因と対策

重要： 警報を止めるためだけに判定値を緩くしたり、ブザーを無効にしたりしてはいけません。警報発生時に扱っていた製品は、最後に正常な状態を確認できた時点と作業履歴から、影響範囲を判断します。ESDの潜在損傷は通常の外観検査や機能検査で発見できない場合があります。

6. リストストラップモニターの保守点検方法

モニターを設置しても、装置自身の異常や接地端子の劣化を放置すると監視できなくなります。日常点検と定期的な警報機能検証・校正管理を組み合わせることが大切です。

※この頻度は運用例であり、規格が一律に定める周期ではありません。適用規格、メーカー推奨、工程リスクに基づいて決定します。警報を鳴らしてみる動作確認と、抵抗・インピーダンスなどの判定精度を検証する作業は別物です。

モニターの検証には、メーカー指定の専用検証器を使用する場合があります。例えばSCSは、対応する常時監視装置向けに抵抗・インピーダンス・電圧条件を模擬する検証器を提供しています。導入時には検証器を含めた保守方法まで確認してください。

7. QC工程表で静電気不良を再発させない管理方法

QC工程表では、管理特性（原因系）と品質特性（結果系）を区別して設定します。リストストラップモニターは、人体接地に関する管理特性を作業中に監視するための設備です。

管理事例（架空）： 朝のチェッカー検査に合格した作業者が、午前10時15分に基板を組み立てている途中でコードの接触不良を起こしました。常時監視モニターが警報を出したため作業を停止し、コードを交換しました。同時に、警報前後に取り扱った製品を記録から特定し、品質部門が影響を評価しました。

この事例では、発生原因はコードの接触不良、流出原因は異常状態で処理した製品を識別・保留できない仕組み、管理原因はコード劣化の点検基準や異常時のルール不足などとして検討できます。原因分析の結果をQC工程表、標準作業書、点検記録表へ反映することで再発防止につながります。

8. よくある質問（FAQ）

Q1. モニターを導入すれば毎朝のチェッカー検査は不要ですか？

適切な常時監視を採用し、その有効性と点検方法をESD管理計画に定めた場合、毎日のチェッカー検査を省略できる運用があります。ただし、モニター自体の機能検証や保守は必要です。顧客要求や社内規定も確認してください。

Q2. 普通の1線式リストストラップをそのまま使えますか？

1線式対応モニターなら使える場合があります。2線式専用のモニターには、原則として指定された2線式バンド・コードが必要です。購入前に接続規格と対応品番を確認してください。

Q3. モニターが正常表示なら静電気不良は発生しませんか？

いいえ。通常、モニターが管理するのは人体接地の経路などです。フィルム・樹脂・包装材の帯電、製品自身の帯電、他の設備の接地不良などは別途対策が必要です。

Q4. リストストラップモニターで人体の静電気電圧を測れますか？

一般的な装置は抵抗・インピーダンス等から接地状態を監視します。人体電位の検出機能を備える機種もありますが、すべての機種が電位測定に対応するわけではありません。

Q5. モニターはどのくらいの周期で校正しますか？

一律の期間では決まりません。メーカー推奨、校正履歴、工程の重要度、顧客要求に基づいて社内周期を定めてください。日常のランプ確認だけでは判定精度を保証できません。

9. まとめ｜常時監視を品質管理の仕組みに組み込む

リストストラップモニターは、作業中の人体接地の異常を早期に検出し、静電気放電による製品不良のリスクを下げるための装置です。選定時は1線式・2線式への対応、監視範囲、警報条件、記録・保守方法を確認してください。

工場で最も重要なのは、装置を設置することではなく、異常を検出したら作業を止め、製品への影響を確認し、原因を除去してから再開する運用です。QC工程表で管理特性（原因系）と品質特性（結果系）を結び付け、管理結果を継続的に見直すことで、静電気不良の再発防止に役立ちます。

関連記事

• 静電気防止リストバンドの選び方・比較
• 静電気防止リストバンドの正しい使い方・点検・管理
• リストストラップチェッカーの選び方・使い方・構造・保守点検【完全ガイド】

参考資料

• EOS/ESD Association：ESD Fundamentals Part 3（リストストラップと常時監視の基本）
• EOS/ESD Association：ESD TR1.0-01（常時監視装置の技術資料）
• IEC 61340-5-1:2024（電子デバイスのESD管理プログラム）
• Desco：2線式・2人用常時監視モニターの仕様例
• SCS：常時監視モニター選定ガイド
• SCS：常時監視装置の検証器

※本記事は電子部品などのESD管理を対象とします。感電の危険がある活線作業では、リストストラップを安易に使用しないでください。可燃性ガス・溶剤・粉じんなどの着火防止は、別途適用される安全基準に従ってください。装置の仕様・適用規格・顧客要求を優先してください。
