静電気防止リストバンドの正しい使い方・点検方法・管理基準【図解】

静電気防止リストバンド（リストストラップ）は、人体に蓄積する静電気を適切な接地経路に逃がし、電子部品や半導体などのESD（静電気放電）による損傷を防止するための対策用品です。

しかし、リストバンドを手首に装着しただけでは静電気対策として十分ではありません。接続不良やコードの断線、皮膚との接触不良が発生すると、本来の効果が得られなくなります。
この記事では、正しい使い方を5ステップで図解するとともに、チェッカーによる点検方法、抵抗値の管理基準、異常時の対応、清掃・保管方法を解説します。

さらに、工場で静電気不良を繰り返さないためのQC工程表を活用した継続的な管理方法と、実際に使える点検記録表を紹介します。

リストストラップ「使い方5ステップ」
静電気防止リストバンドの点検方法｜作業前に確認すること
1. 点検項目とおすすめの点検頻度
2. 抵抗値は何Ωなら正常？「1MΩ」と「35MΩ」の違い
点検でNGが出たときの対処方法
清掃・保管・交換の方法
QC工程表で静電気不良を再発させない管理方法
1. QC工程表の記入例｜基板組立・検査工程
2. 管理を継続する4つのポイント
点検記録表の記入例
リストストラップ使用時の注意事項
リストストラップ　システム試験　｜効果
静電気除去　　参考文献

リストストラップ「使い方5ステップ」

基本的なリストストラップの使い方です。

正しく装着する：導電部が手首の素肌に密着するように取り付けます。
接地コードを接続する：コードを確実に取り付け、断線や損傷がないか確認します。
指定の接地点に接続する：作業台などに設置されたESD共通接地点へ接続します。
正常に機能しているか検査する：リストストラップチェッカーで装着状態を含めた接地経路の良否を確認します。
作業中も正常な状態を維持する：コードの抜けや接触不良を防止し、必要に応じて常時監視モニターを活用します。

STEP 1　手首に装着する

導電部が素肌に接触するように装着します。衣服の上から装着しないよう注意します。

リストストラップ　手首に装着する

STEP 2　接地コードを接続する

接地コードをリストバンドに確実に取り付けます。断線や接続不良がないかも確認します。

静電気防止リストバンド　接地コードを接続する

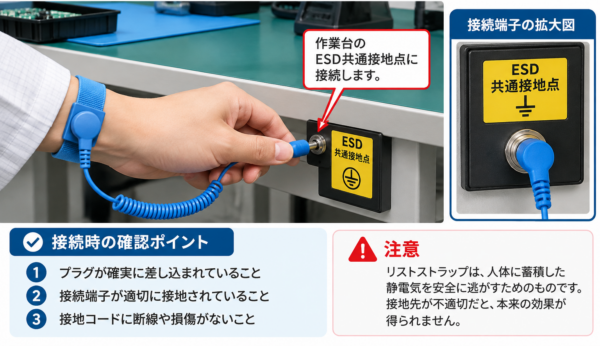

STEP 3　指定の接地点に接続する

作業場の指定されたESD共通接地点へ接続します。安全性が確認されていない金属部や電源端子には接続しません。

静電気対策にリストストラップ　指定の接地点に接続する

STEP 4　チェッカーで合否判定する

　静電気対策にリストストラップ　チェッカーで合否判定する

装着した状態でリストストラップシステムを検査します。判定値は採用規格と管理基準に従います。

STEP 5　作業中も接地状態を維持する

作業中のコード抜けや断線に注意します。重要工程では常時監視モニターの採用を検討します。

静電気対策にリストストラップ　作業中も接地状態を維持する

静電気防止リストバンドの点検方法｜作業前に確認すること

静電気防止リストバンド（リストストラップ）は、装着しているだけでは静電気対策になりません。皮膚との接触、コードの導通、指定の接地点への接続が維持されて初めて、人体の帯電を抑えられます。「装着時の機能点検」と「作業場の接地設備の点検」を分けて管理することが重要です。

点検項目とおすすめの点検頻度

点検対象	確認内容	頻度の例	担当者
手首バンド	導電面の汚れ、ほつれ、素肌との密着	装着時・始業前	作業者
接地コード	断線、損傷、接続部の緩み	始業前・異常を感じたとき	作業者
装着時のシステム抵抗	チェッカーのPASS／FAILまたは測定値	使用日ごとの始業前を基本に、管理計画で指定	作業者
作業台の接地点	ESD共通接地点から接地設備までの接続状態	設備点検計画に従い実施、設備変更後は再確認	ESD・設備担当者
チェッカー・常時監視装置	判定値設定、作動・校正状態	メーカー推奨・社内計画に従う	ESD管理担当者

※点検頻度は実施例です。顧客要求・採用規格・製品のESD感受性と管理計画に合わせて決めてください。適切な常時監視を行う工程では、始業前の検査を省略できる運用もありますが、監視装置自体の確認が必要です。

抵抗値は何Ωなら正常？「1MΩ」と「35MΩ」の違い

確認項目	一般的な値	意味・注意点
コード内の電流制限抵抗	一般に1MΩ（100万Ω）	主に電流を制限する目的の抵抗。システム全体の合格値とは違います。
人体を含む装着時のシステム抵抗	ANSI/ESD S20.20-2021での管理基準例：35MΩ未満	人体・バンド・コードを含む測定経路の基準。採用規格と顧客仕様に従って設定します。
チェッカーの下限値	機器や管理基準によって異なる	抵抗の短絡・欠落などを検出するため下限判定を備えた機器もあります。

「1MΩの抵抗が入っている＝点検合格」ではありません。皮膚との接触不良やコード断線を含め、実際に装着した状態で確認します。

点検でNGが出たときの対処方法

作業停止：ESDに敏感な製品への接触を中止し、管理者に報告します。
装着を見直す：衣服越しになっていないか、導電面の密着や汚れを確認します。
接続を調べる：コードの断線・コネクターの緩み・バンドの劣化を確認し、必要なら交換します。安全用抵抗を外してはいけません。
再検査：合格するまで作業を再開せず、繰り返す場合は器具を使用禁止にして原因を調査します。
製品への影響評価：作業中の異常が疑われる場合は、最後に正常を確認した時点以降の製品を特定し、隔離・追加検査・出荷保留の要否を品質部門で判断します。

ESDによる潜在的な損傷は、外観検査や通常の機能検査で必ず検出できるとは限りません。製品履歴とリスクに基づいて判断してください。

清掃・保管・交換の方法

清掃：汗や汚れをメーカー指定の方法で除去します。洗浄禁止品の水洗いや指定外薬剤の使用を避けます。
保管：コードを強く巻き付けたり引っ張ったりせず、コネクターに負荷がかからない場所で保管します。
交換：断線・劣化・装着不良・繰り返すFAILがあれば交換を検討します。年数だけでなく点検結果で判断します。
履歴：管理番号、使用部署、交換日、交換理由、点検結果を残します。

QC工程表で静電気不良を再発させない管理方法

重要なのは、静電気防止リストバンド（リストストラップ）装着するだけでなく、正常な接地状態を維持する管理の仕組みを作ることです。QC工程表では「管理特性（原因系）」と「品質特性（結果系）」を区別し、同じ工程の管理点として記載します。

管理特性（原因系）：装着時のシステム抵抗、皮膚との密着、コードの接続、作業台の接地経路など。
品質特性（結果系）：製品のESD起因不良件数、不良率、電気特性の異常、ESD関連の機能不良など。

QC工程表の記入例｜基板組立・検査工程

工程	管理特性（原因系）	管理方法	品質特性（結果系）	異常時の処置
作業開始	密着・断線の有無・装着時のシステム抵抗	チェッカー検査／始業前／作業者／社内基準に適合	ESD起因不良	作業開始禁止・交換・再検査
基板組立	接地コードの接続維持	作業中の目視、必要に応じ常時監視／作業者・班長	工程内機能不良	作業停止・対象製品の影響調査
作業台管理	ESD共通接地点の接続状態	設備計画による接地経路の点検／設備・ESD担当	ESD不良件数	接地復旧・設備の再確認
品質確認	点検実施率・FAIL件数・処置状況	記録を定期レビュー／品質管理者	ESD起因の不良率・顧客不具合	発生・流出・管理原因を分析しQC工程表を改訂

※上表は管理計画の記入例です。工程、判定値、頻度は実際の製品・設備・顧客要求に合わせて決めてください。

管理を継続する4つのポイント

点検の未実施とFAILを区別して見える化する。
FAILを見つけたら製品に触れる前に作業を止める。
コードの交換件数や不良発生箇所を分析し、再発防止策を講じる。
QC工程表、作業標準書、教育、監査項目を連動させる。

点検記録表の記入例

日時	工程／作業者	器具番号	結果	異常時の処置	確認者
10/18 08:30	基板組立／A	WS-012	PASS（2.1MΩ）	異常なし	班長B
10/18 08:35	基板検査／C	WS-028	FAIL → PASS	コード交換・再検査合格	班長B

※日時・氏名・抵抗値は架空の記入例です。未実施も区別できる欄を設け、点検実施率・FAIL発生率・交換率などを集計します。

リストストラップ使用時の注意事項

電気的な危険がある活線作業では使用しないでください。まず設備の電気安全手順を優先します。
確認されていない金属部や電源端子に接続せず、指定されたESD共通接地点を使用します。
接地コードを持たない「コードレス型」は、電子部品のESD管理工程で要求される確実な人体接地の代わりにはなりません。
フィルム・樹脂などの絶縁物の帯電はリストストラップだけでは除去できません。必要に応じイオナイザー等を併用します。
可燃性溶剤・粉じん・ガスのある工程では、防爆・静電気着火防止の専用対策が必要です。

参考規格：ANSI/ESD S20.20、IEC 61340-5-1、IEC 61340-4-6、ESD TR53。適用する版・製品仕様とメーカー説明書を確認のうえ、社内管理基準を設定してください。

リストストラップ　システム試験　｜効果

リストストラップは消耗品で、各構成部分は経時変化するものです。そのため、使用に際しては、定期的に各部品を検査する必要があります（たとえば、皮膚接触の損傷とコード損傷、接続損傷などについて、定期的にデータをとります。通常、このようなデータは、信頼性検査などでも使用します）。

この検査方法は、一般には、各構成部分の電気特性の検査（部品検査）で行ってきましたが、最近の研究では、リストストラップの評価を人体接地経路システムの一部として評価（システム検査）を行うべきだとされてきています。つまり、各構成部分の評価の他に実際にリストストラップを装着した状態で、システムを評価します。

これは、リストストラップを接地経路として使用する場合、経路上には人体の皮膚があるため、個人差が出やすいためです。もちろん、不適切な使用や洗浄の不備などによる影響も同時に評価できるという利点もあります。
部品検査の標準ＡＮＳＩＥＯＳ/ESD S1.1-1998ではリストストラップの試験方法に関して、①評価試験、②承認試験、③機能試験というかたちで表１のように述べられています。

システム試験を行うために、リストストラップチェッカーという検査装置が販売されています。その中には、ワイヤ単体でも試験できる能力を持つものもあります。このチェッカーは、手首バンド、接地コード、手首バッドと着用者間接続の電気的接続などのリストストラップ特性を評価するために、比較的古くから使用されていたものです。

このチェッカーは、正しく使用すれば、試験時に、リストストラップの接続、あるいはシステム部品の欠損を発見することができますが、作業者が、試験中に人為的に腕まで手首バンドを持ち上げたり、手首バンドを強くひっぱったりすると、誤った結果を表示してしまいます。

つまり、リストストラップを検査している間は、ワイヤなどにもストレスを加えずに作業環境で行います。また、リストストラップシステムが、このような定期検査の間に壊れていた場合には、未接続、あるいは不適切に接地した作業者による、製品への人体帯電暴露を発生する可能性があります。

ところで、チェッカーを使用する理由は、実はこれだけではないのです。チェッカーは、システムとしてのリストストラップを検査します。つまり、この検査は、リストストラップの完全性だけではなく、接地接続の完全性も同時に検査することになるのです。

実際、リストストラップシステムの問題で、接地接続の断線や不具合は、比較的多く発生しています。これは、リストストラップの検査は定期的に行うのに対して、接地の検査は、それほど多くの頻度で行わないために、新しい設備などを導入した場合、誤って接続を切断したりバイパスしても、比較的長い間、気がつかないことが多いからです。

では、このような検査は、どのくらいの頻度で行うべきなのでしょうか？さまざまな標準で、この検査の頻度を規定していますが、一般的には、リストストラップの検査は、毎日行います。しかし、中には、毎日でも不十分な場合があります。このような場合には、モニターシステムを使用する必要が出てきます。

表１　リストストラップの試験方法
①評価試験
電気的試験
リストストラップ抵抗	ＩＭΩ土20％、もしくはューザ規定値
カフ抵抗　内部	≦100kΩもしくはューザ規定値≧10MΩ
機械的試験
カフ寸法	手よりも広がり、手首にぴつたりフィットするよう縮むこと
取り外し力	｜　＞1 lb、く5lb（ポンド）
コネクタとコードの全体性	＞5lbS　＞コードの強さの66％
接地線増量性	製造者の決めた長さ
屈曲寿命	｜　≧16000回転
マーク
製造者の識別番号	商標もしくは名前
抵抗値の非標準の識別	赤く数値がついていること
②承認試験
電気的試験
リストストラップ抵抗	1ＭΩ土20％もしくはューザ規定値
マーク
製造者の識別番号	商標もしくは名前
抵抗値の非標準の識別	赤く数値がついていること
③機能試験（ューザ試験）
電気的試験
リストストラップ抵抗	パスもしくは10MΩ、もしくはユーザ規定値
